一．功能

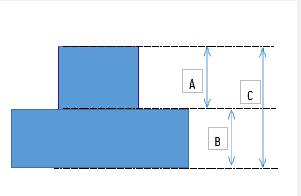

測量元件高度尺寸

二．方案配置

鐳爍光電激光3D輪廓傳感器 LS-A80007一臺，工控機一臺，控制器一臺

三．方案實施

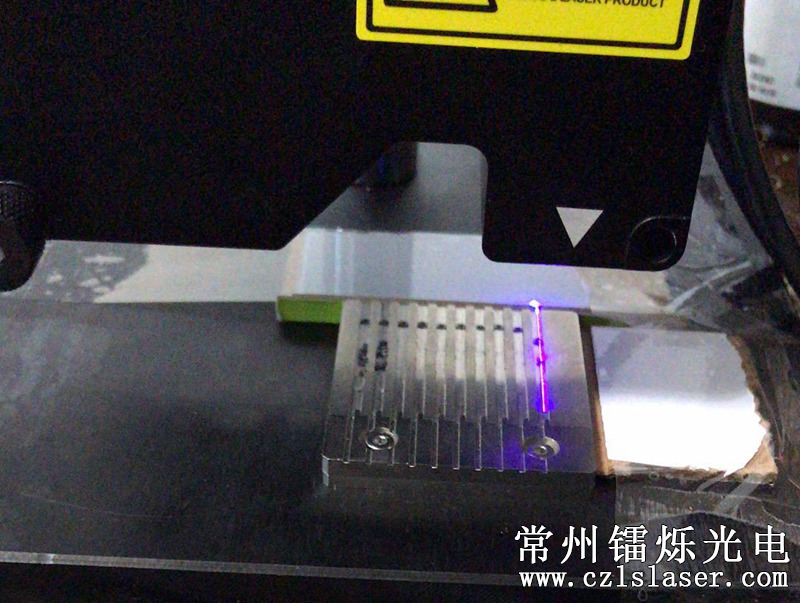

元件放入治具，治具在輪廓儀下方定位，輪廓儀進行取像測量

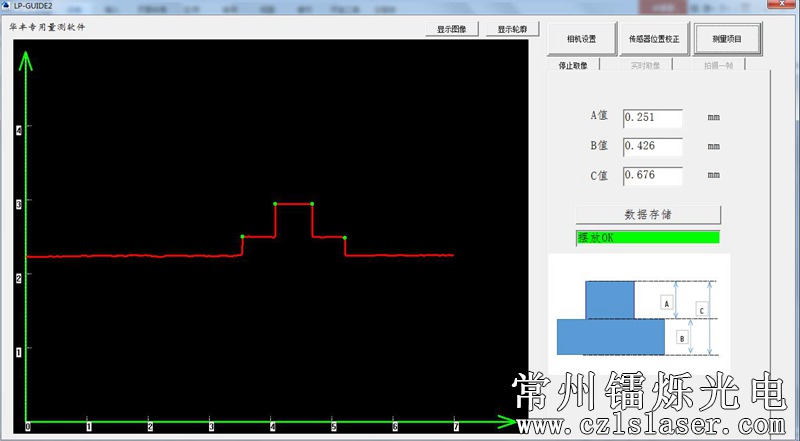

軟件界面：

算法簡述：

首先通過捕捉元件的彎曲點或者邊緣點進行定位，然后對輪廓進行64次均值平滑濾波和9次中位數濾波，最后利用高度差計算需求的元件尺寸。

軟件特點：

元件的特征點：彎曲點或者邊緣點被捕捉到之后界面顯示擺放OK，此時計算結果可以進行數據存儲，如果元件未被放置到位則提示“未識別到元件”，如下圖所示，此時不會進行數據保存。大小元件均可直接測量不需要進行軟件參數調整。數據保存以CSV格式，以便用戶以excel打開。

四．精度分析

客戶要求精度在10微米以內，動態(tài)實測重復精度約為9微米
