檢測要求

PFC上膠體高度檢測

檢測設備：

鐳爍光電激光3D輪廓傳感器LS-A80020

主要性能指標：X方向測量范圍0~18mm，Z方向范圍0~22mm，精度±10μm，重復精度1μm。

檢測原理：

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

檢測方法：

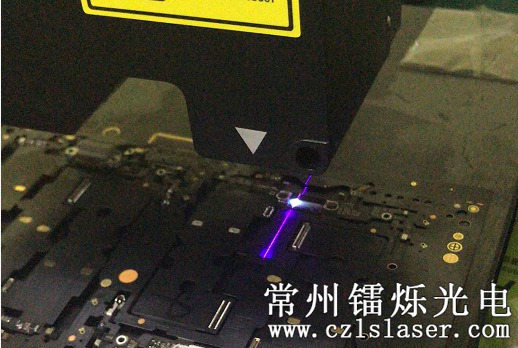

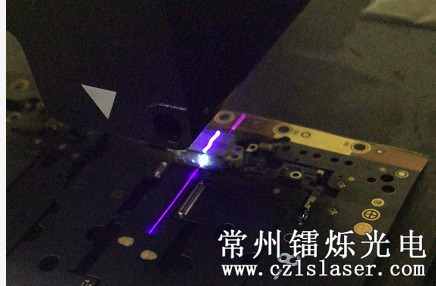

1將PFC放置于輪廓儀下方

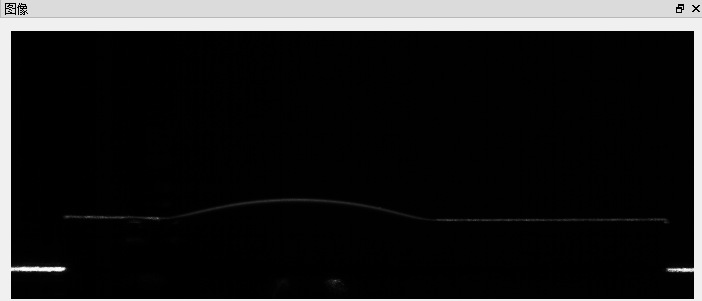

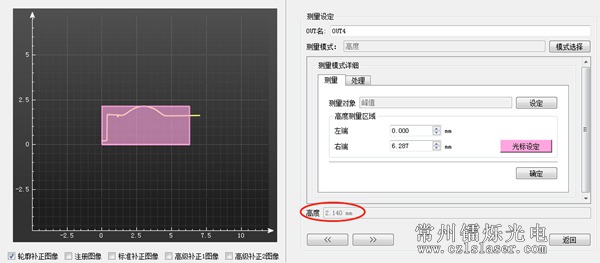

2. 得到膠體的輪廓圖像

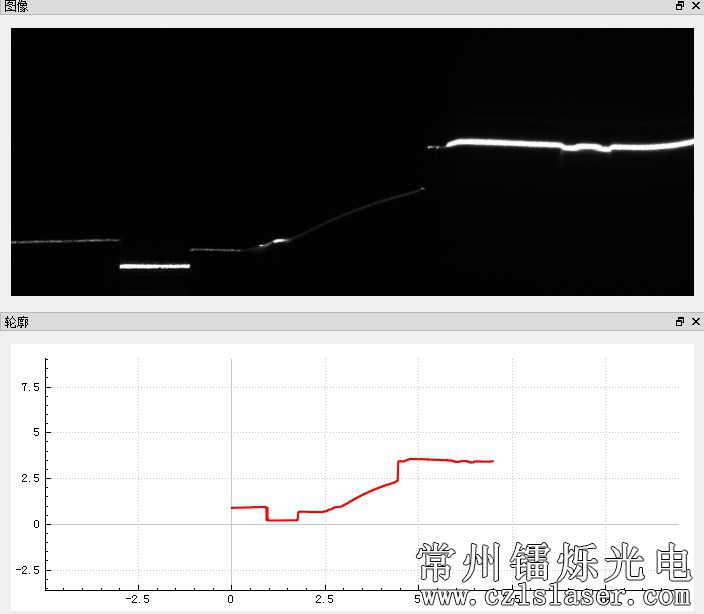

3. 提取輪廓線

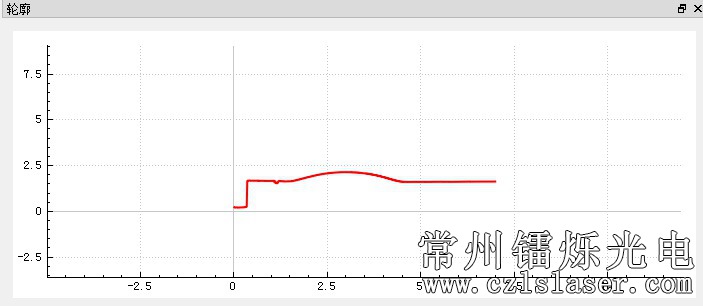

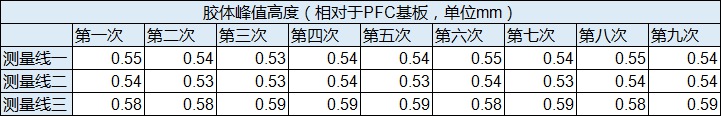

4. 計算膠體的峰值高度

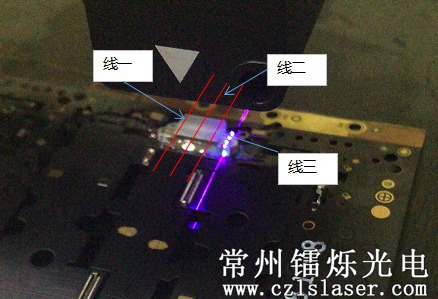

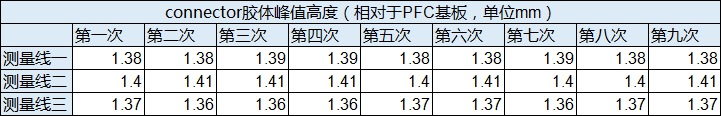

5. 移動PFC，測量多個截面的輪廓并計算高度峰值。

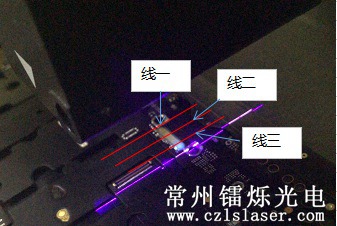

6. connector處的測量

檢測效率：

輪廓儀對一個輪廓進行取像+提取輪廓+計算結果約為20ms。
