檢測要求

工字鋼U型凹槽尺寸檢測

檢測設備：

鐳爍光電激光3D輪廓傳感器LS-A80150及其它輔助設備

主要性能指標：X方向測量范圍0~150mm，Z方向范圍0~175mm，X方向分辨率0.185mm，Z方向分辨率0.047mm，重復精度0.004mm。

檢測原理：

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表面上，反射光透過高質量光學系統，投射到成像矩陣上，經計算得到傳感器到被測量表面的距離（Z軸）和沿著激光線的位置信息（X軸），移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

檢測方法：

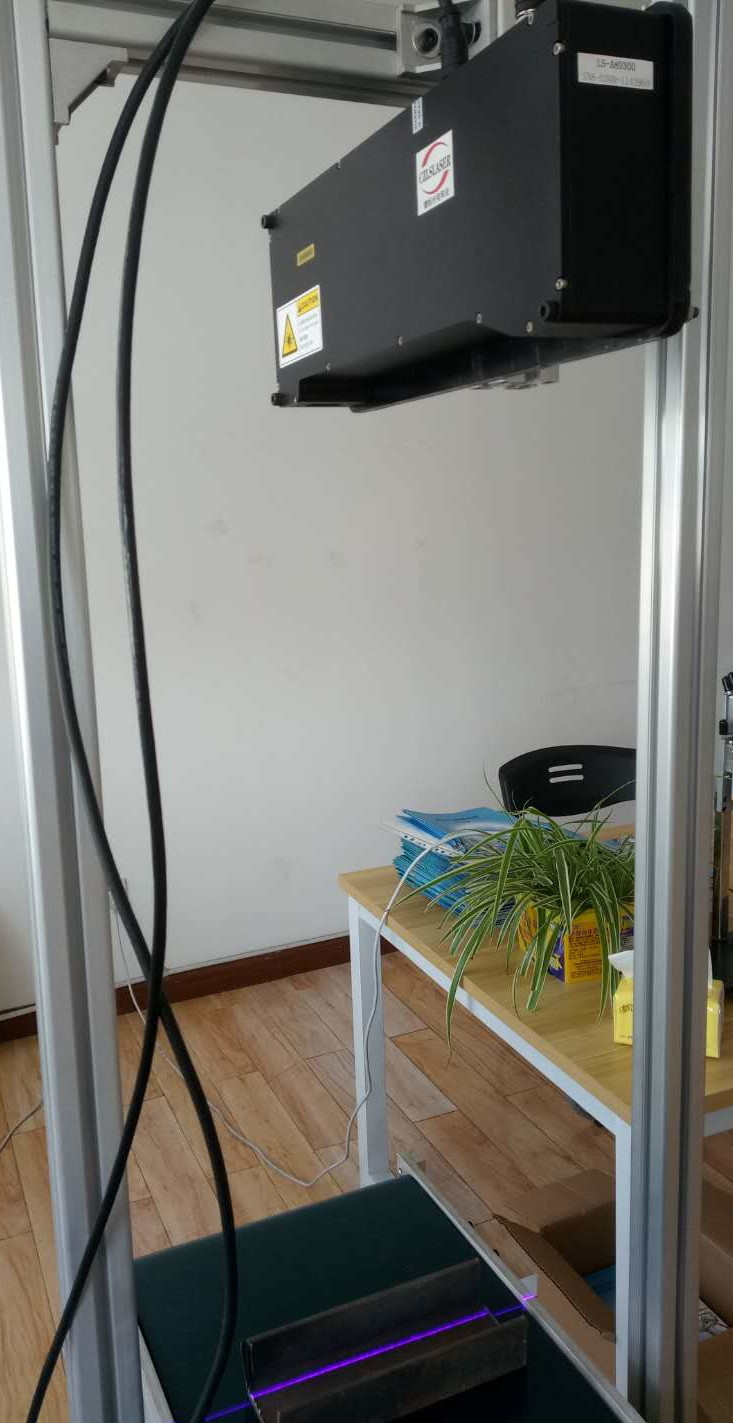

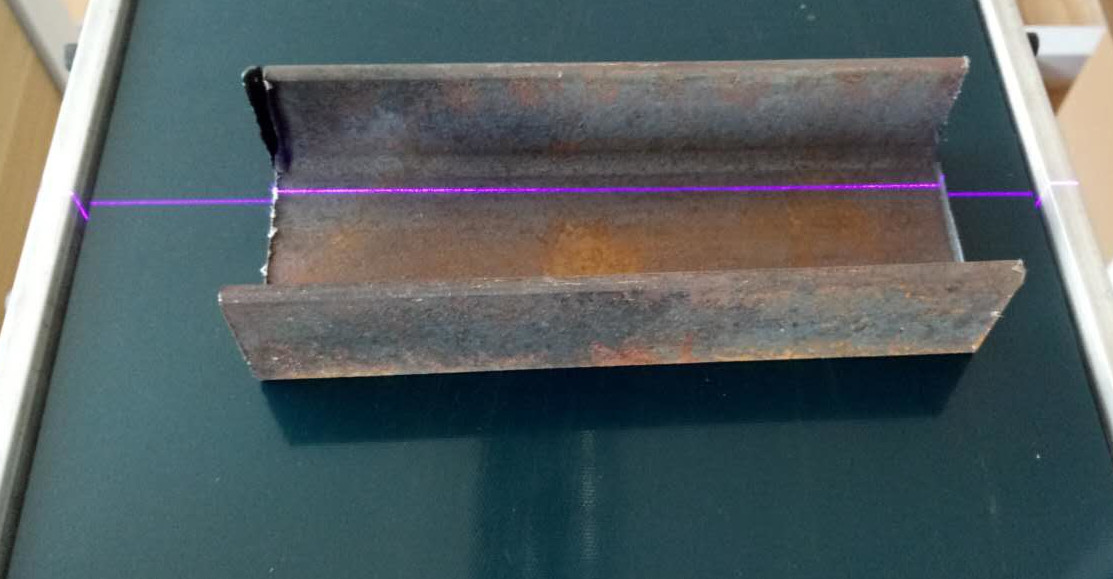

1、 鐳爍光電激光3D輪廓傳感器沿著紅色箭頭方向上下運動掃描工字鋼U型凹槽，激光線方向與工字鋼長邊方向一致。得到空間三維數據：寬150mm（輪廓傳感器的測量范圍），高（紅色箭頭上下運動范圍）的點云數據。

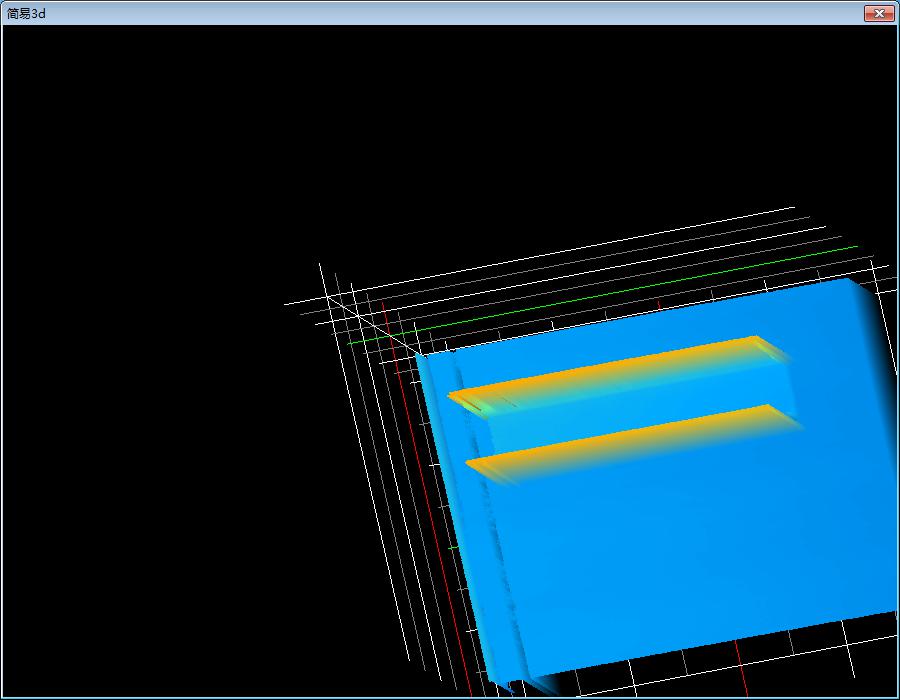

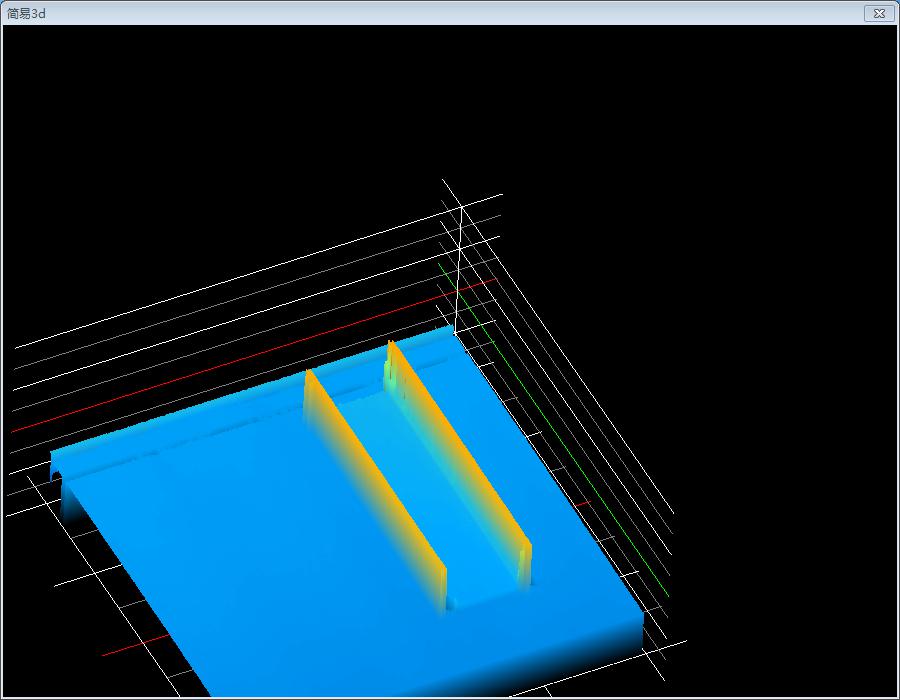

2. 得到U型凹槽的輪廓圖像

3. 提取輪廓線

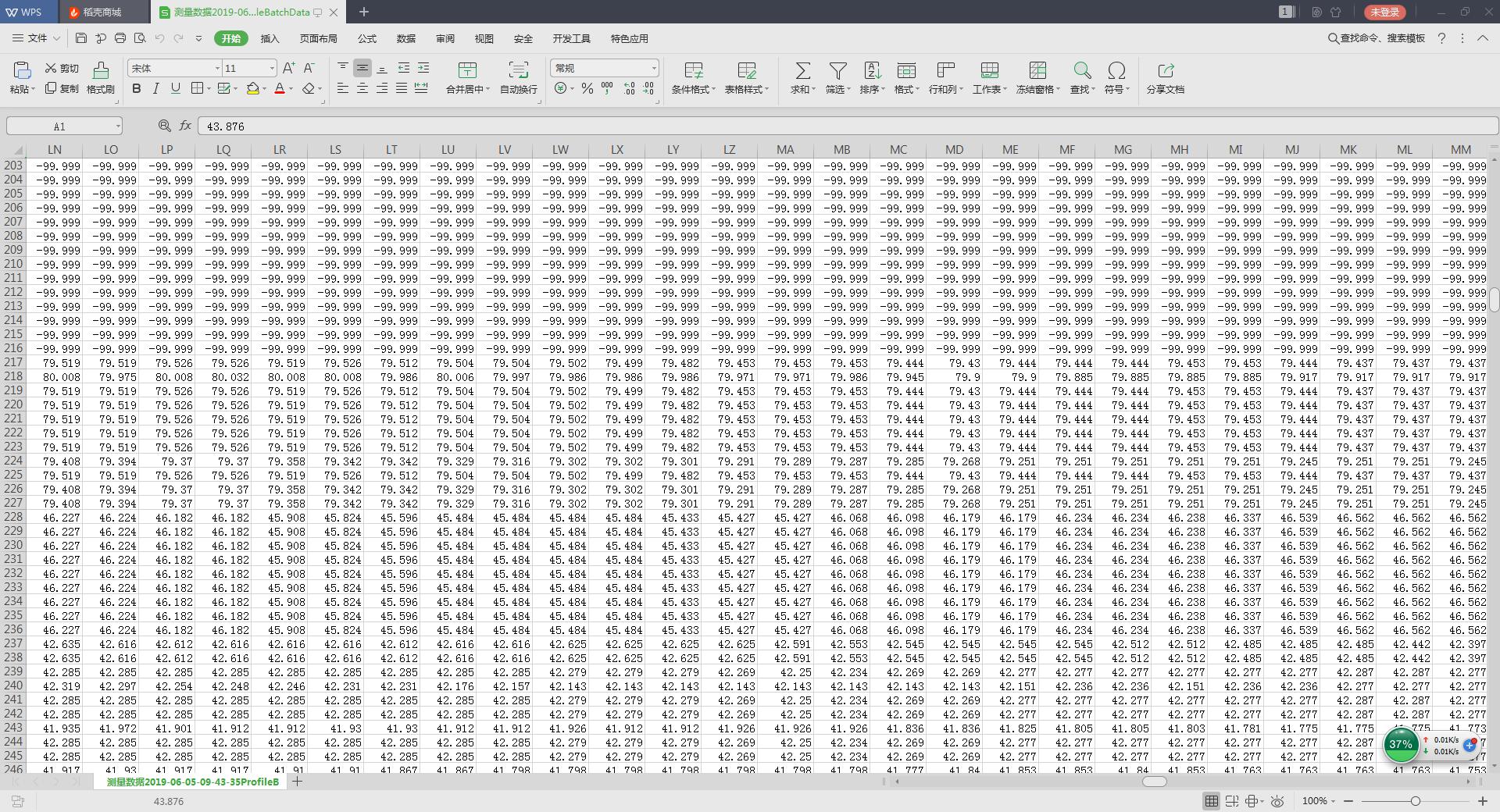

4. 進行數據分析處理

處理完成的數據可傳遞給其它執行機構，通訊協議根據執行機構的協議類型進行修改。
