測量優勢

▲360度全方位檢測

▲藍色激光非接觸式測量，可測量柔軟物體

▲可實現動態在線檢測，比離線檢測更精準

▲可測算物體的體積，三維數據

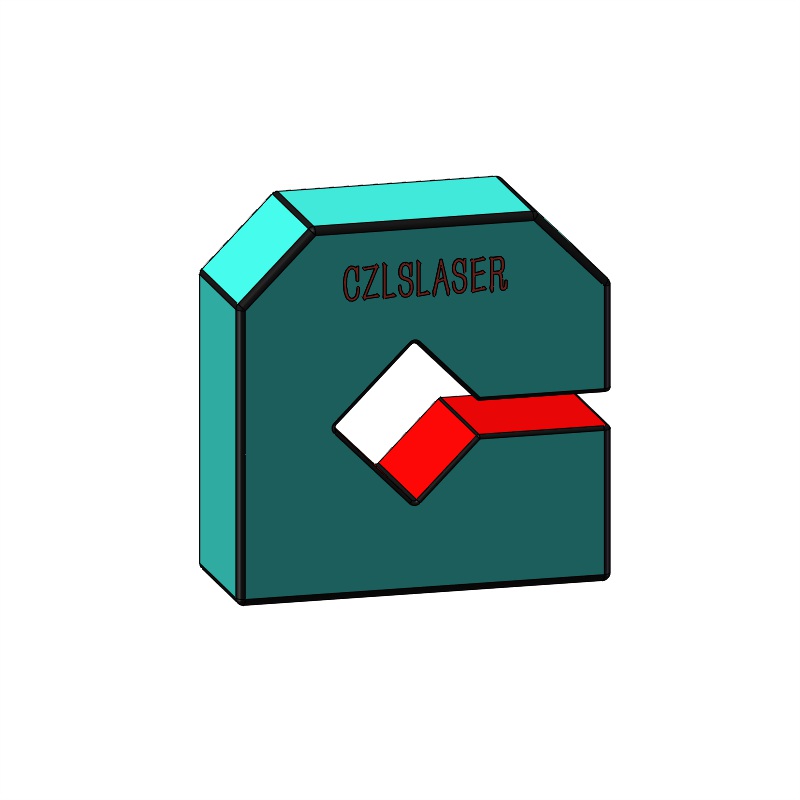

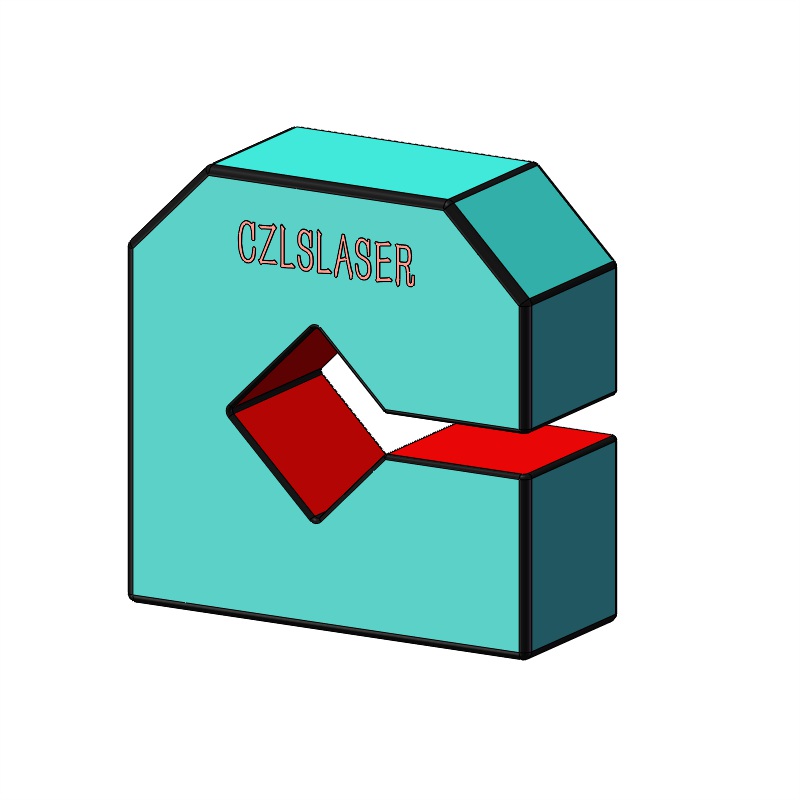

▲側面開口設計，更換產品更加便捷

▲數據采集，保存方便，可與自動化設備配合使用

功能介紹

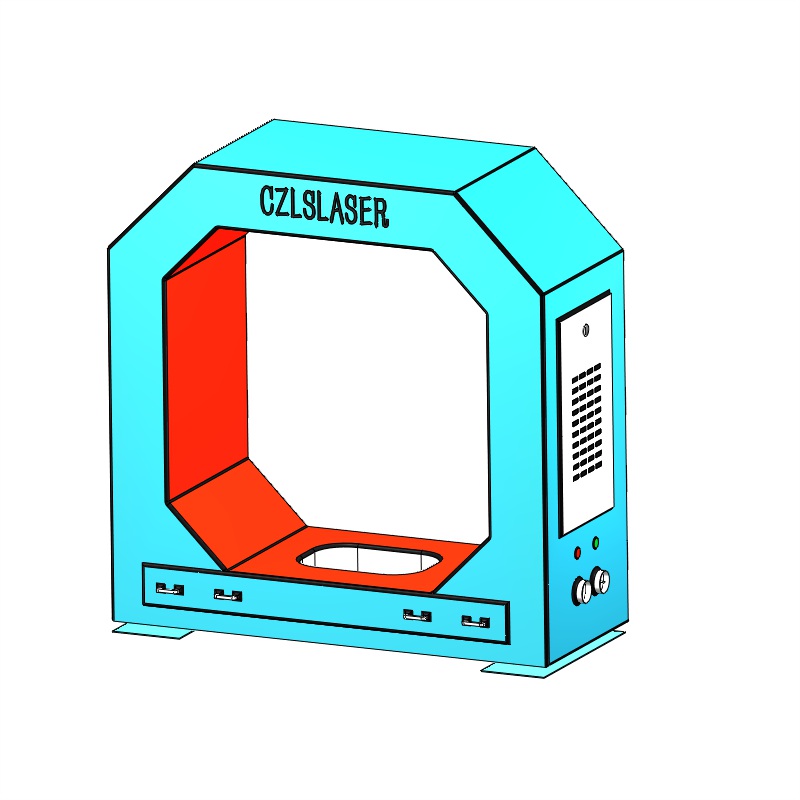

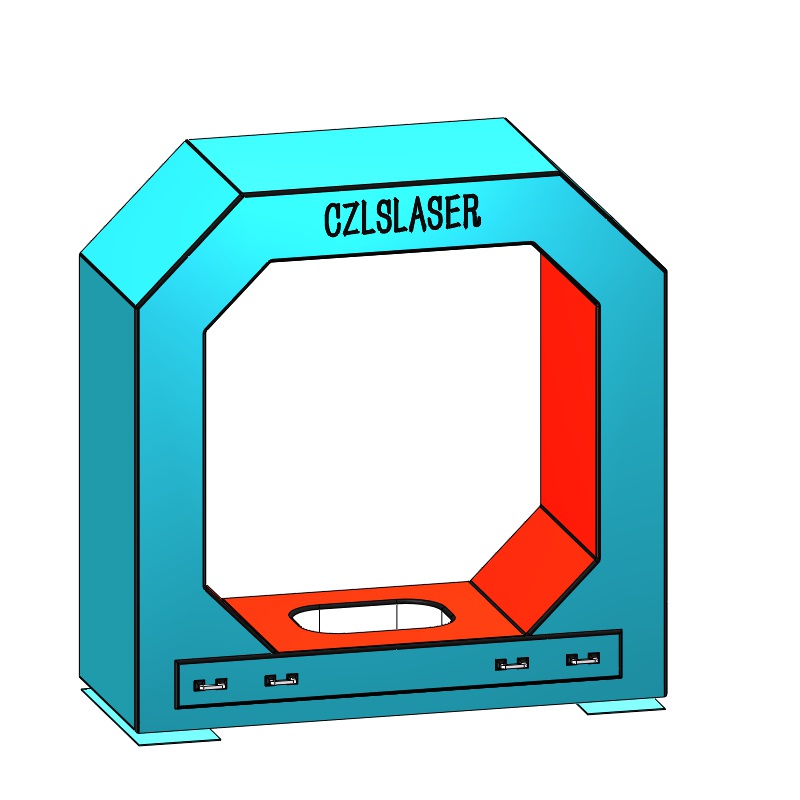

LS-C360系列輪廓尺寸測量儀，是一款在線式、實時、非接觸測量系統，用于持續監控復雜形狀的關鍵表面輪廓尺寸，例如鋁材，膠體、陶瓷、塑料、木塑復合材料擠壓型材、輥軋成型的金屬表面輪廓以及異形線纜。

測量儀實時獲得物體輪廓周圍上千個數據點，并且將其與標準模板進行匹配，提取諸如寬度、厚度、間隙、半徑以及角度等關鍵測量參數。將其與標準模板進行比較，持續監視關鍵尺寸，從而降低廢品率，提高品質，快速回收成本

工作原理

LS-C360系列輪廓尺寸測量儀，將3~4臺傳感器圍著同一圓心，從環形的不同角度進行安裝。測量工件放到測量系統中心，由傳感器發射的激光360度覆蓋工件一周，每個傳感器測量工件的一部分輪廓。傳感器組將工件輪廓無死角測量，最終通過軟件將幾個測量圖拼合起來，生成工件的截面輪廓。

應用領域

▲鋁材，鋼材等金屬材料

▲膠體，塑料等柔軟材料

▲陶瓷等易碎材料

▲電線，非標線纜線束

▲沖壓件，易變形物體

性能指標
